Охладитель для творога

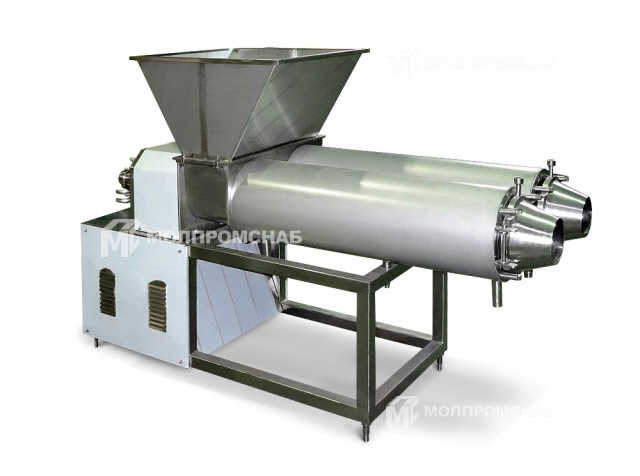

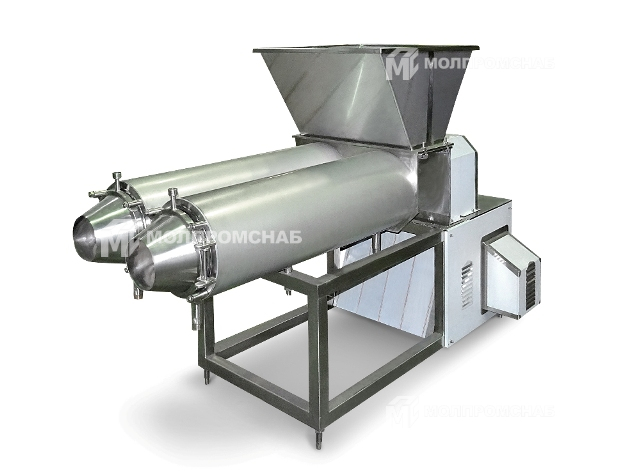

Охладитель творога двухцилиндровый марки ОТ-2 предназначен для непрерывного охлаждения и получения однородной консистенции творога.

Охладитель состоит из станины, на которой смонтирован привод в виде мотор-редуктора, основного бункера, загрузочного бункера. К станине и основному бункеру с одной стороны крепятся два цилиндра, представляющие собой двустенный корпус, в межстенном пространстве которого протекает хладагент. С другой стороны основного бункера, смонтирован узел привода вращения барабанов.

Охладитель творога работает следующим образом. Творог из отделителя сыворотки барабанного типа либо другого оборудования подаётся в загрузочный бункер охладителя. От электродвигателя мотор-редуктор, цепную передачу передаётся вращение полым валам узлов привода барабанов. Валы через шпонку передают вращение вытеснительным барабанам.

Конусная часть вытеснительных барабанов забирает творог из основного бункера и подаёт его в цилиндр. Затем цилидрическая шнекообразная поверхность вытеснительного барабана перемещает творог сквозь цилиндр, где он охлаждается поверхностями цилиндра и барабана. Из выходных крышек цилиндров творог попадает в тележку для творога либо бункер другого оборудования.

Хладагент в межстенном пространстве цилиндра и барабана движется в направлении противоположном движению творога. Подача хладагента в цилиндры осуществляется через патрубок, а отвод хладагента через патрубок, расположенные снизу цилиндров. Подача и отвод хладагента в вытеснительные барабаны осуществляется через узел подвода и отвода хладагента, в который хладагент поступает по шлангам из тройников.
