Пастеризатор комбинированный (трубчатая секция пастеризации)
Общие сведения
Описание
Установка теплообменная пластинчатая предназначена для пастеризации, регенерации и охлаждения молока в непрерывном тонкослойном закрытом потоке при автоматическом контроле, регулировании и регистрировании параметров технологического процесса.
Устройство

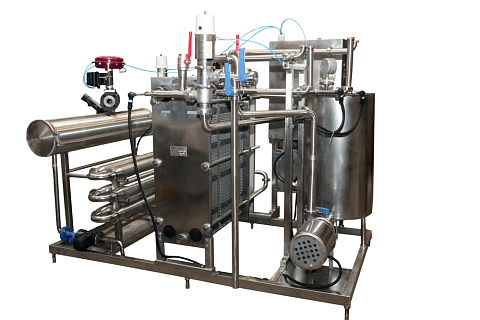

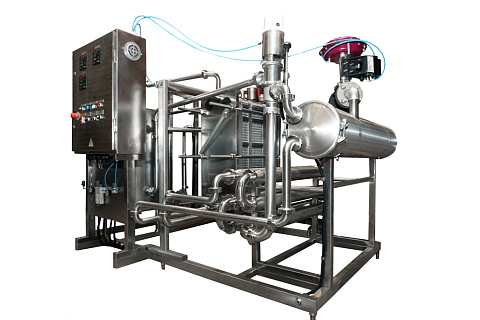

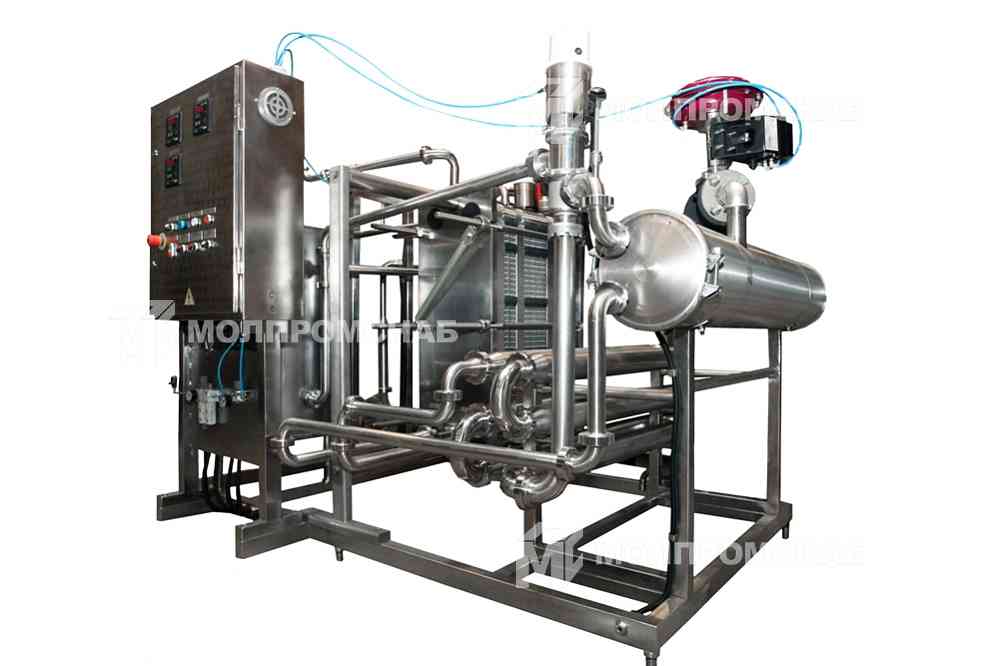

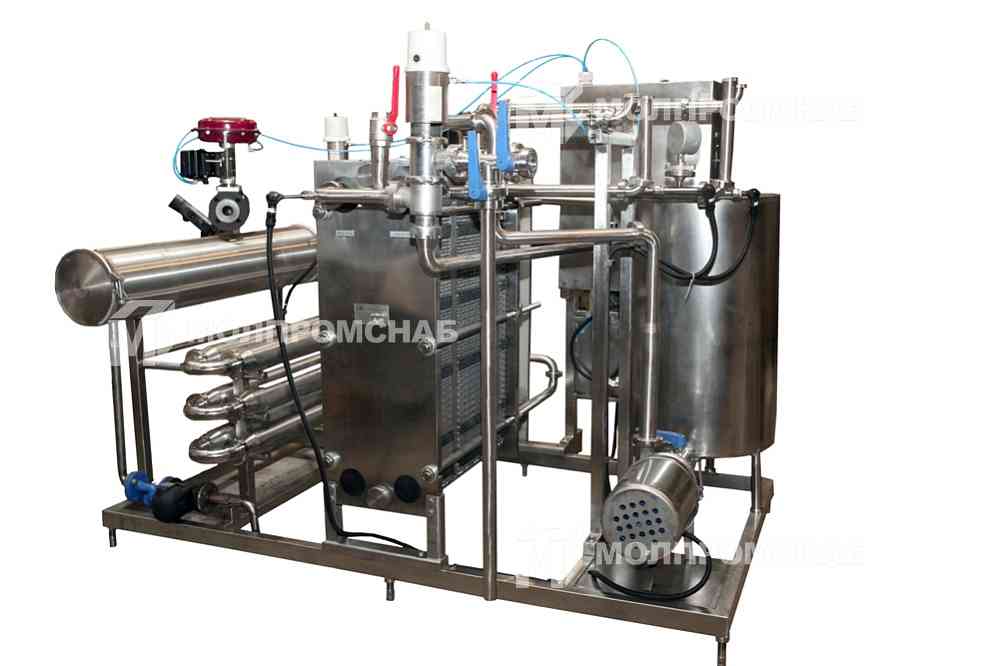

Установка состоит из теплообменника пластинчатого, бака приемного, трубчатого пастеризатора, насоса для продукта, системы контроля и автоматического регулирования технологического процесса.
Особенности оборудования
Принцип работы
Продукт из резервуара поступает в приемный бак, в котором с помощью поплавкового устройства производится его заполнение до определенного уровня. Из приемного бака продукт насосом подается в секцию регенерации теплообменника для предварительного нагрева и далее в секцию пастеризации, где нагревается до температуры 95°С и направляется через переключающий клапан в секции регенерации, охлаждения и далее направляется на хранение и в переработку. Нагрев продукта в трубчатом пастеризаторе до температуры 95°С осуществляется паром.
Охлаждение продукта до температуры 4°С осуществляется в секции регенерации поступающим продуктом и в секции охлаждения - ледяной водой. Технологические параметры автоматически регулируются, регистрируются и контролируются.
В случае нарушения заданного режима пастеризации продукта, он при помощи переключающего клапана направляется на повторную пастеризацию. Поступление продукта в приемный бак прекращается. С переключением клапана на возврат срабатывают звуковая и световая сигнализации, извещающие о нарушении заданного температурного режима обработки продукта.
При прекращении подачи продукта в приемный бак и понижении уровня продукта в нем до минимально допустимого, поток продукта направляется на циркуляцию переключающим клапаном, одновременно с этим срабатывает звуковая и световая сигнализации.
Переключение клапана на выдачу продукта в реализацию осуществляется только аппаратчиком после устранения причин, вызвавших прекращение подачи молока в установку.
Технические характеристики
НАИМЕНОВАНИЕ | ЗНАЧЕНИЕ | ||||
---|---|---|---|---|---|
Производительность, л | 5000 | ||||
Температура продукта на входе, ºС | 4-6 | ||||
Температура пастеризации продукта, ºС | 95 | Температура продукта на выходе, ºС | 3-5 | ||
Температура продукта на сепаратор, ºС | 40-52 | ||||
Температура продукта на гомогенизатор, ºС | 60-75 | ||||
Масса, кг, не более | 1100 | ||||
Габаритные размеры, мм | 2330×1960×1800 |
